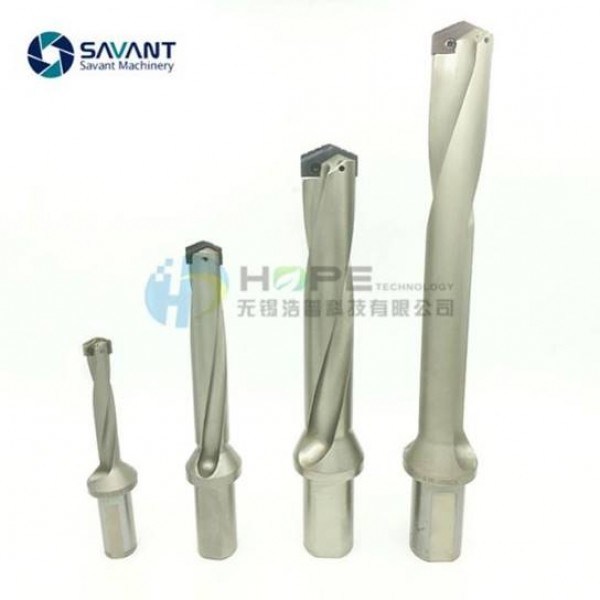

13-60mm 2D-5DPengeboran SpadeSAVANTEC Karbida Kecepatan Tinggi Baja Pengeboran Bit Spade Pengeboran sisipan
Deskripsi produk
Savantec SPADE DRILLS: ini adalah pengganti yang ditingkatkan untuk pengeboran Twists Adonan Goreng tradisional, dan dapat diterapkan pada peralatan CNC dan berbagai peralatan tradisional, seperti pengeboran vertikal,Pengebor radial, dll
Bilah bor Savantec dibagi menjadi dua bahan: paduan keras dan baja kecepatan tinggi, dan pemegang alat yang dipasang juga berbeda dan tidak dapat ditukar
Disarankan untuk menggunakan bilah baja berkecepatan tinggi pada bor vertikal dan bor rocker, tetapi tidak disarankan untuk menggunakan bilah paduan keras karena kecepatan mesin rendah, kekakuan buruk,dan celahnya besar, yang dapat dengan mudah menyebabkan pisau paduan keras untuk pecah.
Keuntungan Savant SPADE DRILLS:
Pengeboran sekop (bilah) terbuat dari kobalt yang mengandung baja berkecepatan tinggi dan bubuk baja berkecepatan tinggi, dengan kinerja pemotongan yang kuat.
Semua bor savantec memiliki lubang keluar air pusat, dan disarankan untuk menggunakan sistem pendingin dengan tekanan tinggi dan laju aliran sebanyak mungkin.Hal ini dapat sangat memperpanjang umur pisau dan juga lebih kondusif untuk menghapus chip.
Pisau dilengkapi dengan alur chip pemecahan, dan filings besi dalam bentuk terfragmentasi, yang kondusif untuk chip penghapusan dan meningkatkan keselamatan
Hal ini dapat diproses sampai akhir pada satu waktu, tanpa perlu mundur seperti biasa baja kecepatan tinggi digoreng adonan Twists bor, dan memiliki efisiensi yang lebih tinggi
Mendukung pemesinan lubang dalam dengan akurasi dimensi kurang dari 10 benang, dan dapat digunakan sebagai alat pemesinan presisi.
Kelembaban pengeboran 1.6-3.2Ra
Kecepatan linier yang direkomendasikan adalah 20-40 meter per menit, dengan pisau bermata dua (berbeda dari bor U) dan kecepatan input bermata dua F0.2-0.6mm per putaran
Fitur bor sekop Savantec:
Savantec SPADE BOR dapat disesuaikan sesuai dengan gambar pelanggan dan dapat dibuat menjadi bor non-standar dengan chamfers, countersink lubang, langkah, dll
Genggam penjepit terdiri dari tiga jenis: sisi tetap, pegangan lurus, dan Mohs
Savantec SPADE DRILLS rentang pemrosesan standar: 9.05-114.00mm
Savantec SPADE BOOR kedalaman dapat mencapai: 30 * D (30 kali diameter)
Setiap spesifikasi pipa bor dapat dilengkapi dengan berbagai bilah bor bit
SPADE DrILLS bit (bilah) memiliki berbagai jenis bilah untuk mengolah bagian baja, besi cor, stainless steel, paduan aluminium, dll
Dua jenis bahan pisau bor sekop: pelapis baja kecepatan tinggi dan pelapis paduan keras
Menghilangkan biaya penggilingan bor dan membeli bor untuk lubang spesifikasi tunggal
Bilah bor Savantec memiliki fungsi self-centering, dengan distribusi kekuatan simetris dan seragam di kedua tepi, cocok untuk pengolahan lubang dalam.Untuk yang memiliki rasio panjang ke diameter kurang dari 5 kali diameter, Savantec cepat U-bor (U-bor) lebih disukai. Untuk yang melebihi 5 kali diameter, Savantec sekop bor dianjurkan.
Ketika tekanan pendinginan cukup tinggi, laju aliran cukup besar, dan penghapusan chip lancar,SavantecSPADE DRILLS dapat terus mengebor lubang tanpa perlu mundur untuk menghapus chip.
spesifikasi produk
| |
|
| 型号说明:SD untuk 钻总称呼,S/H分别 untuk直槽/螺旋槽 |
|
| 00系列 ((φ13.0-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD00S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| 05系列 ((φ15.5-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD05S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| 10系列 ((φ17.6-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD10S-48-XP25 |
48 |
75.8 |
79.4 |
131.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 15系列 ((φ22.0-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD15S-57-XP25 |
57 |
88.5 |
92.1 |
144.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 20系列 ((φ24.5-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD20S-57-XP32 |
57 |
88.5 |
92.1 |
148.5 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 25系列 ((φ30.0-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD25S-92-XP32 |
92 |
123.4 |
127 |
183.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 30系列 ((φ35.1-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD30S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 35系列 ((φ42.0-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD35S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 40系列 ((φ48.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD40S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 45系列 ((φ56.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD45S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 50系列 ((φ65.3-φ89.08) |
|
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD50S-171-XP50 |
171 |
235 |
240 |
315 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-350-XP50 |
350 |
414 |
419 |
494 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-660-XP50 |
660 |
724 |
729 |
804 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| 70系列 ((φ89.1-φ114.48) |
|
| |
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
?? 手 |
|
| SD70S-200-XP50 |
200 |
275 |
280 |
355 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-400-XP50 |
400 |
475 |
480 |
555 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-800-XP50 |
800 |
875 |
880 |
955 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
citra produk
Pesan Anda harus antara 20-3.000 karakter!
